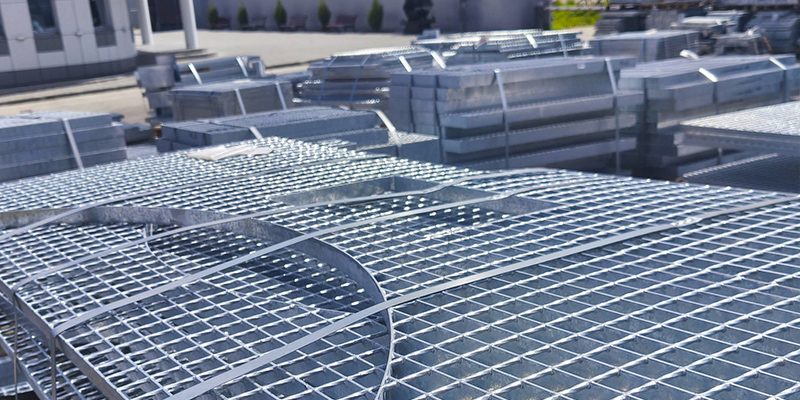

Ключевая характеристика решетчатого настила — несущая способность — определяется не только толщиной и высотой несущей полосы, но и геометрической точностью изделия в целом.
Нарушение геометрии изменяет расчётную схему: нагрузка перераспределяется неравномерно, часть несущих полос оказывается разгруженной, а сварные соединения подвергаются циклическим ударным воздействиям.
Результат — усталостные трещины, ослабление крепежа, снижение фактического срока службы с расчётных 20+ лет (СТО, п. 20).
Геометрическая точность регламентируется п. 4.10 СТО 25.11.23-001-02727746-2025 (таблица 4).
Ниже приведены пять параметров, их допуски, физический смысл и последствия нарушений.
1. Габаритные размеры: длина и ширина
Допуски (СТО, табл. 4)
- Длина (L): –4; +0 мм.
- Ширина (B): зависит от шага несущих полос:
- 10–15 мм → –8; +0 мм;
- 15–21 мм → –6; +0 мм;
- 21–34 мм → –5; +0 мм;
- 34–51 мм → –4; +0 мм;
- 51–100 мм → –3; +0 мм.
Техническое обоснование
Отрицательный допуск обеспечивает свободную установку настила в проектные ниши и формирование температурных зазоров. Согласно п. 18.1 СТО, настилы эксплуатируются в климате УХЛ при температурах до +75 °C (нагрев наружной поверхности — до +120 °C). При расчётной температуре наружного воздуха до –60 °C (СП 131.13330.2020) линейное расширение стали составляет порядка 1,2 мм на 1 м длины при перепаде 100 °C.
Таблица 9 СТО предписывает зазоры 7–10 мм между настилами и не менее 12 мм от стены при консольном расположении. Эти зазоры компенсируют температурные деформации. Если настил изготовлен «в плюс», зазоры исчезают, и при нагреве возникают распорные усилия, способные деформировать опорные балки.
Метод контроля (СТО, п. 13.3)
Длину измеряют рулеткой по ГОСТ 7502-98 на расстоянии 50 мм от продольных кромок, ширину — на расстоянии 20 мм от торцевых кромок и посередине длины. Погрешность измерения — не более 1,0 мм.
Последствия нарушения
Выход за допуск в «плюс» делает монтаж без подрезки невозможным. Подрезка «болгаркой» на объекте снимает цинковое покрытие по всему периметру реза. Согласно п. 7.2 СТО, восстановление выполняется цинкосодержащим составом толщиной не менее 90 мкм, однако на практике эта операция часто пропускается, что приводит к очаговой коррозии в течение 6–12 месяцев.
2. Разность диагоналей
Допуск (СТО, табл. 4)
D₁ – D₂ ≤ 0,012 × L, где L — максимальная длина стороны настила.
Для изделия 3000 × 1000 мм допустимая разность: 0,012 × 3000 = 36 мм.
Техническое обоснование
Разность диагоналей — интегральный показатель прямоугольности. Настил может иметь габариты в допуске, но при отклонении углов от 90° принимать форму параллелограмма. В этом случае изделие не входит в посадочное место без принудительной подгонки.
Особое значение этот параметр приобретает при укладке секций: один перекошенный настил смещает всю линию укладки, и погрешность накапливается. К концу секции из 10–15 листов суммарное отклонение может достигать нескольких сантиметров, что делает невозможной установку замыкающих элементов.
Метод контроля (СТО, п. 13.5)
Прямоугольность проверяют угольником по ГОСТ 3749-77 и щупами по двум противоположным углам. На объекте достаточно измерить обе диагонали рулеткой и сравнить разность с допустимым значением.
Последствия нарушения
Механическая подгонка (резка, правка) повреждает цинковое покрытие и создаёт зоны концентрации напряжений. Точечное опирание вместо линейного приводит к локальным деформациям опор и неравномерному распределению нагрузки.
3. Плоскостность
Допуск (СТО, табл. 4)
Отклонение от плоскости в пределах настила (винт, волна, вогнутость) — не более 5 мм на 1 м длины.
Дополнительные требования (п. 4.10):
- Подъём при скручивании — не более 5,0 мм на 1 м/п профиля.
- Амплитуда волнистости лицевой поверхности — не более 1,0 мм при шаге волны не менее 0,2 м.
- Продольное плавное отклонение от прямолинейности — не более 1,0 мм на 1 м/п.
Техническое обоснование
Плоскостность определяет характер контакта настила с опорой. При отклонении ≤ 5 мм/м обеспечивается линейный контакт по всей длине опирания, что соответствует расчётной схеме, заложенной в таблицах нагрузок (Приложение А СТО).
При превышении допуска контакт становится точечным. Это приводит к трём последствиям:
- Концентрация напряжений. Вместо равномерного распределения по всем несущим полосам нагрузка воспринимается 2–3 точками, что кратно увеличивает местные напряжения.
- Динамические воздействия. Настил «качается» при проезде техники, создавая ударные нагрузки на крепёж. Скобы и болты М8 (п. 6 СТО) ослабляются, гайки откручиваются.
- Усталостные повреждения. Циклические нагрузки в сочетании с точечным опиранием ускоряют развитие трещин в сварных швах.
Метод контроля (СТО, п. 13.5)
Настил укладывают на контрольную плиту (допуск плоскостности плиты — 0,6 мм) и прижимают в трёх точках. Максимальный зазор между плитой и нижней поверхностью изделия измеряют щупами или глубиномером. Допускается альтернативный метод — наложение металлической линейки длиной 1 м по ГОСТ 427-75.
Связь с прогибом
Плоскостность не следует путать с прогибом под нагрузкой. Допустимый упругий прогиб составляет 1/120 пролёта (СП 20.13330.2016), остаточный прогиб после снятия нагрузки — не более 1/2500 пролёта (СТО, п. 4.11). Плоскостность — это исходная геометрия до приложения нагрузки.
4. Шаг ячейки
Допуски (СТО, табл. 4)
- На одну ячейку: ±1,5 мм (как для несущей полосы a, так и для связующего прутка b).
- На 10 шагов: ±5 мм (a₁₀, b₁₀).
Техническое обоснование
Шаг несущей полосы определяет количество балок, воспринимающих нагрузку на единицу ширины. При проектном шаге 34 мм на ширине 1000 мм работают ~29 несущих полос. Увеличение шага до 36 мм (выход за допуск) сокращает их число до ~27, что повышает нагрузку на каждую полосу на 7–8%. При этом прогиб возрастает пропорционально кубу пролёта между полосами.
Неравномерный шаг создаёт ещё более опасную ситуацию: полосы с уменьшенным шагом «заклиниваются» при изготовлении, в металле возникают остаточные напряжения, снижающие усталостную прочность. Полосы с увеличенным шагом перегружаются. Возникает вибрация при ходьбе — так называемое «пружинение».
Метод замера
Критически важно: шаг измеряется от центра одной несущей полосы до центра следующей (СТО, рис. 1, размер a). Замер от края до края даёт систематическую ошибку, равную толщине полосы.
На 10 шагов измеряют суммарное расстояние от центра первой до центра одиннадцатой полосы и делят на 10. Это позволяет выявить накопленную погрешность, которая может быть незаметна при замере единичной ячейки.
Особые случаи
Согласно примечанию к табл. 4, шаг не регламентируется на крайнюю ячейку настила шириной менее 1000 мм и более 1000 мм с доборной частью. Также допускается формирование настила путём сборки-сварки из секций одного типа (п. 4.4), при этом крайние ячейки могут отличаться от основных без влияния на несущую способность.
5. Выступ связующего прутка
Допуски (СТО, табл. 4)
- Стандартная несущая полоса: 0; +1 мм (размер q).
- Полоса противоскольжения: 0; +2 мм.
- Выступ прутка сбоку от несущей полосы: не более 0,5 мм (размер k).
Техническое обоснование
Несущие полосы с зубьями противоскольжения (типы S4–S6 по табл. 2, 3 СТО) имеют на рабочей поверхности насечки, обеспечивающие сцепление с подошвой обуви. Класс противоскольжения определяется по DIN 51130:2010-10: для типа S4 («зубья пилы») — R13, для S5 и S6 — R12.
Если связующий пруток выступает выше вершины зуба, он физически перекрывает рабочую поверхность. Подошва контактирует с гладким прутком, а не с зубьями, что снижает фактический коэффициент трения. Кроме того, выступающий пруток создаёт локальное препятствие, повышающее риск спотыкания.
Метод контроля
Выступ измеряют штангенциркулем по ГОСТ 166-89 или глубиномером относительно верхней грани несущей полосы. Для настилов типа SP/S4 контроль имеет особенности (СТО, п. 13.4): высоту полосы по вершине зуба замеряют не менее чем в 5 точках, исключая механически повреждённые зубья, и рассчитывают среднее значение.
Заключение
Геометрическая точность — это условие корректной работы расчётной схемы настила. Каждый из пяти рассмотренных параметров напрямую влияет на распределение нагрузок, долговечность сварных соединений и безопасность эксплуатации.
Брак по геометрии невозможно компенсировать усилением крепежа, дополнительным цинкованием или покраской. Единственный способ обеспечить надёжность — контроль на этапе производства.
В ООО «НПО Стальпром» геометрические параметры контролируются на трёх уровнях: входной контроль сырья (ГОСТ 24297-2013), операционный контроль на каждой технологической операции и приёмочный контроль ОТК с испытаниями на нагружаемом стенде (СТО, п. 12). Все требования зафиксированы в СТО 25.11.23-001-02727746-2025 и реализованы в Руководстве по качеству (РК 24297-001-2025).
